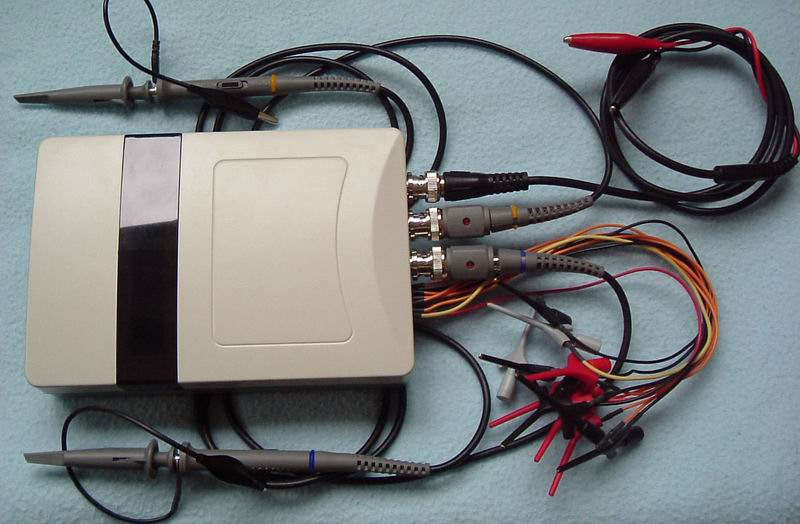

2022型示波器



【產品介紹】

    您還在尋覓一款合適的測量儀器嗎？那么快來看看我們的ezDSO系列多功能示波器。它在有限的體積內集成了數字示波器、邏輯分析儀、任意信號發生器，其功能強悍，使用方便，一定是你最理想的案頭測量儀器！


【特點】

功能強悍，可以擴展為邏輯分析儀、信號發生器；
超長采樣深度，最高達256K/每通道(超出同類儀器一個數量級)；
集成邏輯分析儀（11通道，每通道100M采樣率）；
支持USB接口通訊，即插即用；
軟件簡單、易用、明了；
設計輕巧，方便攜帶，適用于外出使用；
最高采樣率可達100M/每通道；
集成任意信號發生器；
支持固件在線升級(同類儀器沒有該功能);
 支持多種觸發方式(電平觸發、上邊沿觸發、下邊沿觸發等)


相比較模擬示波器的優勢：

1. ezDSO虛擬示波器可以觀察協議信號（串口\IIC\SPI\CAN總線\USB等）；普通模擬示波器無能為力。
2. ezDSO虛擬示波器可以存儲波形，留待下次比較、研究；普通模擬示波器無能為力。
3. ezDSO虛擬示波器可以讀出波形的周期、頻率、幅度；普通模擬示波器無能為力。
4. ezDSO虛擬示波器可以觀察信號觸發前（比如故障之前）的波形；普通模擬示波器無能為力。
5. ezDSO虛擬示波器可以觀察超低頻信號；普通模擬示波器無能為力。
6. ezDSO虛擬示波器可以擴展成為邏輯分析儀；普通模擬示波器無能為力。
7. ezDSO虛擬示波器可以擴展成為信號發生器；普通模擬示波器無能為力。
8. ezDSO虛擬示波器可以擴展成為信號采集器；普通模擬示波器無能為力。
9. ezDSO虛擬示波器可以進行二次開發擴展，普通模擬示波器無此能力。

注：在觀察某些信號時候，模擬示波器也有其優勢，比如
1。模擬示波器具有第三維（亮度）顯示功能;ezDSO虛擬示波器暫時沒有該功能。
2。模擬示波器對觀察模擬連續信號，具有更高的更新速率和穩定度。ezDSO虛擬示波器暫時沒有該功能。

相比較同價位的產品，ezDSO虛擬混合示波器具有以下明顯優勢：
1. 采樣深度，最高達256K/每通道(超出同類儀器一個數量級)，同類產品基本在4K~32K之間。
2. 部分型號集成邏輯分析儀(11通道，每通道100M采樣率)
3. 部分型號集成任意信號發生器(最高輸出頻率為10M)。
4. 支持固件在線升級(同類儀器沒有該功能)


【各型號性能指標比較】



ezDSO1000

EzDSO2022

EzDSO2022L

EzDSO2022LW

EzDSO3000

EzDSO4000

通道數

1 CH

2 CH

2 CH

2 CH

2 CH

2 CH

最高采樣速率

80M/每通道

80M/每通道

80M/每通道

80M/每通道

80M/每通道

160M(合并通道模式下)

250M/每通道

500M(合并通道模式下)

模擬帶寬

0-10M

0-20M

0-20M

0-20M

0-20M

0-50M

推薦觀察信號帶寬

A: 0-5M

D: 0-10M

A: 0-10M

D: 0-20M

A: 0-10M

D: 0-20M

A: 0-10M

D: 0-20M

A: 0-20M

D: 0-30M

A: 0-50M

D: 0-50M

存儲深度

32K/1CH

64K/1CH

64K/1CH

128K/1CH

256K/1CH

256K/1CH

耦合

GND/DC

GND/DC

GND/DC

GND/DC

GND/DC

GND/DC/AC

輸入阻抗

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

1MΩ/27pf

水平精度

0.01%

0.01%

0.01%

0.01%

0.01%

0.01%

垂直精度

3%

3%

3%

3%

3%

3%

最大測量電壓

±15V

±15V

±15V

±15V

±15V

±300V















邏輯分析儀
部分

無

無

有

有

有

有

通道數





11

11

16

64

最高采樣頻率





100M

100M

100M

200M

存儲深度





2K/1CH

2K/1CH

128K/1CH

256K/1CH

邏輯電平





3.3V
TTL/CMOS

3.3V
TTL/CMOS

3.3V
TTL/CMOS

3.3,2.5,1.8V
TTL/CMOS等















信號發生器
部分

無

無

無

有

有

有

通道數







1

1

2

頻率范圍







1Hz-10MHz

1Hz-10MHz

1Hz-10MHz

最高正弦頻率







10MHz

10MHz

25MHz

函數波形







正弦,方波，三角波等



正弦,方波，三角波等

正弦,方波,三角波，升斜坡,降斜坡,隨機噪聲,sin(x)/x,升指數,降指數等

1、ezDSO示波器程序下載
2、ezLA邏輯分析儀程序下載
3、ezAWG任意信號發生器程序下載
4、驅動程序下載
