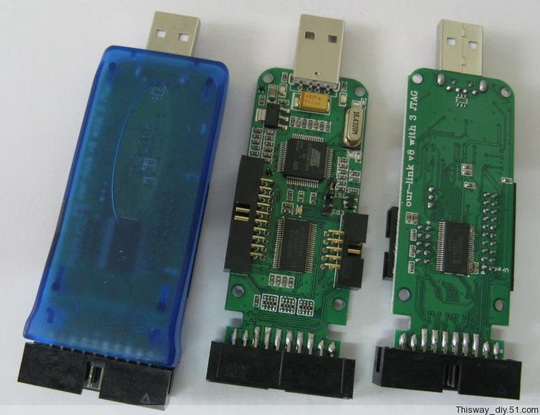

新版JLINK V8外觀如下：


本產品具備J-LINK V8全部功能，與上一版本V7相比，有如下特點：
（1）SWD硬件接口支持1.2-5.0V的目標板，V7.0只能支持3.3V的目標板。
（2）V8.0使用雙色LED可以指示更多的工作狀態，V7.0只有1個LED指示燈。
（3）優化了固件結構，將固件升級功能移到bootloader區，使應用程序區擴大一倍，便于增加新的功能。
本產品為大批量加工，質量有保證：
與一般JLink V8相比，有以下3大特點：
① 使用A型USB接口，可以直接接入計算機；別的JLink使用方口的USB接口，需要延長線。
② 體積更小巧，不到一般Jlink的二分之一
③ 有3個JTAG接口：10pin 2.0mm間距、20pin 2.0mm間距、20pin 2.54mm間距。
一般的JLink只有2.54間距20 pin的JTAG線，要支持其他類型的JTAG插座就需要轉接板。

以下是本產品與一般JLink的比較圖示，左邊是本產品，右邊是一般的Jlink。
1. 外殼：
2. PCB

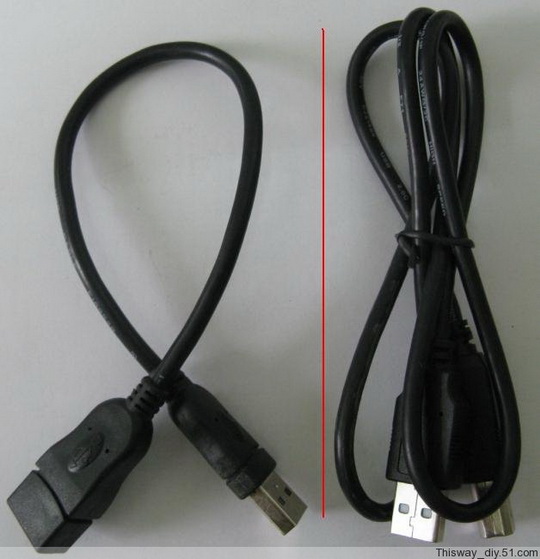

3. USB延長線


4. JTAG線
5. 與MINI2440的連接
特別聲明
① 國內淘寶上的絕大多數的JLink v8原理圖來源一樣，是“兼容”于正版JLink。
   正版Jlink v8有2個飛利浦ALVC164245；很多商家照抄網上原理圖，
   用1片74LV125來代替1片ALVC164245，一是節省成本，二是沒有實
   力修改原理圖。
② ALVC164245一般有飛利浦、TI兩種，飛利浦的支持更寬的電壓范圍，
   分辨方法是：飛利浦芯片上有“NXP”字樣，或一個類似國徽的圖案。
③ 現在有很多商家都不公布自己的內部圖片,更有不良商家使用JLINK V7
   的硬件電路,只是升級一下軟件來充當JLINK V8來賣.
   所以請買家在購買JLINK V8時要注意了,最好是請商家提供內部圖片.
   原裝的JLINK V8的輸出部分是由兩片ALVC164245來完成的。

   本店承諾：所售JLINK V8為真正的V８,3個月內若有質量問題包退換，承擔來回郵費；1年內保修。
JLink的特點：
    J-Link是SEGGER公司為支持仿真ARM內核芯片推出的JTAG仿真器。配合IAR EWARM，ADS，KEIL，WINARM，RealView等集成開發環境支持所有ARM7/ARM9內核芯片的仿真，通過RDI接口和各集成開發環境無縫連接，操作方便、連接方便、簡單易學，是學習開發ARM最好最實用的開發工具。
全功能版本，支持RDI, FlashDL, FlashBP, JFlash, GDBFull,支持firmware升級
USB 2.0接口；
支持任何ARM7/ARM9 核Cortex M3 supported, 包括ithumb 模式；
下載速度達到600k byte/s;
DCC速度到達800k byte/s;
與IAR Workbench可無縫集成；
通過USB供電，無需外接電源；
JTAG最大時鐘達到12M；
自動內核識別；
自動速度識別；
支持自適應時鐘；
所有JTAG信號能被監控，目標板電壓能被偵測；
支持JTAG鏈上多個設備的調試；
完全即插即用；
20Pin標準JTAG連接器；
寬目標板電壓范圍：1.2V-5.0V；
多核調試；
包括軟件：
 J-Mem,可查詢可修改內存；
 J-Link Server:(可通過TCP/IP連接到J-Link);
 J-Flash,支持獨立的Flash編程，可以作為量產解決方案；
 RDI插件使J-Link適合任何RDI兼容的調試器如IAR、ADS、Relview和Keil等；
 RDI Flash BP，可以實現在RDI下，在Flash中設置無限斷點；
 RDI Flash DLL,可以實現在RDI下的對Flash的獨立編程；
 GDB server，可以實現在GDB環境下的調試。
  銷售清單:
1. JLINK V8帶外殼產品一個
2. JTAG調試電纜3條：2.0間距10芯、2.0間距20芯、2.54間距20芯
3. USB延長線1根
4. 配套光盤1張
