USB2.0+DSP+CPLD學習板的升級版！ 加質加量不加價！
贈送本公司搜集整理的DSP資料DVD光盤，包含視頻教程、大學教程、資料圖紙等等。
最新加工100套，全smt貼片工藝機器生產！
【系統簡介】
我們在2003年底推出USB2.0+DSP+CPLD超值學習板后，在市面上引起強烈反響，受到了廣大用戶的一致好評，銷售數百臺，取得了不錯的銷售業績。該超值學習板是2層板，功能相對還比較單一。
2006年初，我們綜合用戶的意見和建議，推出了功能更為強大的USB2.0+DSP+CPLD增強版。相比超值板，增強版有了以下幾個方面的改進：
1．
線路板改為4層板，運行更加穩定可靠；
2．
增加了數碼管(由cpld得IO口直接控制)，使人機界面更加友好；
3．
CPLD由XC95144升級為XC95288；
4． USB2.0的傳輸速度大幅提高，達到 8
MBytes/S以上；
注：如果您需要更高的USB2.0傳輸速度，我們的DSP6713+68013開發板的速度為17
MBytes/S以上，我們的DSP6203+68013開發板的速度為20
MBytes/S以上。
5．
同時還增加了通過HPI接口演示PC機如何直接下載DSP程序的功能，這一功能使得沒有仿真器的用戶實現程序下載調試成為了可能。但是我們還是建議客戶買一個仿真器，這樣可以更好的學習DSP.

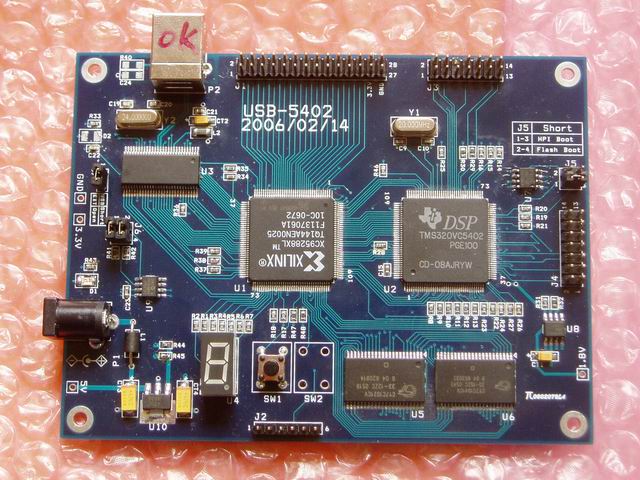

【系統資源】
·
CY7C68013-56PVC，兼容USB2.0和USB1.1協議，內含8051核；
·
EEPROM： 24LC64，可供USB固件下載；
· CPLD：
XC95288XL；
· 外擴64k×16 bit
的程序RAM；
· 外擴128k×16 bit
的數據RAM；
·
EEPROM：AT25256，可燒寫調試好的用戶程序；
·
支持USB電源輸入和外部電源輸入選擇；
·
專用3.3V、1.8V穩壓芯片，電源輸出更穩定；
·
數碼管1個，可以作為用戶界面；
·
按鍵2個，均引到CPLD，可以做復位或控制用；
· 通過跳線可以選擇HPI
Boot 或 Flash Boot；
·
提供+5V、3.3V、1.8V、GND等主要測試點，方便用戶調試；
·
提供四個固定孔，方便用戶安裝固定；
· 物理尺寸：122 * 92
mm；
·
四層板設計，工作更穩定。
【擴展接口】
·
USB電源輸入接口；
·
DC+5V外部電源輸入接口（可通過跳線設置）；
· IEEE
1149.1標準JTAG DSP調試接口；
· 標準XILINX
JTAG下載接口，可以下載CPLD程序，學習CPLD各項功能；
· 引出CPLD
24個GPIO和電源，供用戶擴展使用；
· 引出DSP
2個McBSP多通道同步串口；
·
引出DSP中斷、HPI接口、總線到CPLD，用戶可以通過修改CPLD代碼靈活使用；
關于DSP引入CPLD的引腳說明：
1、DSP的16根數據總線、8位HPI總線，以及高端低端足夠得的地址總線都引入了CPLD。
DSP與CPLD之間還有：CLK、DS、IS、RS、MSTRB、IOSTRB
等各種控制引腳以及dsp的2個中斷引腳。
2、數碼管的8根線，引自CPLD口線，而不是用某專用的數碼管驅動芯片。這是為了供學習者練習直觀得學習CPLD引出輸出試驗。
3、IO口引自CPLD，引出了24根，同時引出了3.3V、GND方便用戶使用。
如果用戶需要擴展其他AD板卡之類的應用，可以自己制作您的特色子板插在該插座上。
【代碼及實驗項目】
1．
通過HPI接口，將PC端的用戶程序下載到EEPROM中
（1） 68013的bulk固件程序；
（2） CPLD的程序；
（3） DSP端運行的程序；
（4）
PC端運行的Demo程序；
2． PC機和DSP通過USB高速通信試驗
（1）
68013的固件程序；
（2） CPLD的程序；
（3） DSP端運行的程序；
（4）
PC端運行的Demo程序，包含字節傳輸、圖像傳輸、大批數據傳輸測速代碼；
3．DSP燒寫串行ROM試驗，可以用于固化用戶程序
1． 完整的原理圖（PDF格式，保證與PCB完全吻合），快速掌握多項實用技術的具體應用；
2． 所有實驗提供C語言源代碼，均有詳細注釋；
3． 在線燒寫FLASH ROM的方法與工具，用以固化用戶自己的程序；
4． 芯片手冊：開發板上全部芯片的芯片資料；
5． 贈送原版TI DSP開發環境CCS for C2000、CCS2.x for
5000，僅供學習用；
6． 贈送Xilinx開發環境ISE6.3，供學習用；
7． 贈送Cypress全系列USB芯片開發包；
8． 提供仿真器驅動及其他DSP書籍光盤相關學習資料；
9． 贈送Acroread、Bushound、Keil
C、ModelSim、Sscom等調試工具；
10． 贈送Xilinx下載線及其原理圖；
11． 贈送液晶字模軟件；
12．
用戶手冊：非常詳細，包含入門指導、電路分析、代碼說明等；
1、 USB+DSP+CPLD增強版 1塊；
2、 高級USB屏蔽連接線 1條；
3、 Xilinx下載線 1條；
4、 用戶光盤 3張（ISE6.3 CD1,CD2,增強版用戶光盤）；
技術支持
提供六個月免費技術支持服務，購買開發板的用戶，憑有效ID注冊為會員，即可享用我們提供的技術支持服務（源碼更新、資料下載、解難答疑），同時，您也可以通過論壇、QQ、QQ群、MSN、Email、電話等方式獲得幫助。
我們技術支持的范圍包括：
1、幫助您正確地編譯與運行我們提供的源代碼；
2、幫助您正確地使用開發套件和解決板卡本身硬件故障；
3、對于本站代理產品，由該產品原生產單位依據其公司相關條款進行技術支持；
4、對于某一個單位夠買的板卡，我們原則上只負責對該單位某一個對口技術人員進行相應的技術支持。
以下內容不承諾在技術支持范圍之列：
1、開發工具、操作系統的安裝與使用；
2、用戶進行二次開發產生的問題。
保修條款
1、本站自有產品均為1個月保換，1年保修。
2、本站代理銷售的其他公司產品依據原供貨公司關于此產品的保修條款的相關說明進行。
3、易損易耗品和CPU核心元件不在保修范圍之內（如液晶屏、CPU等），保修期外與人為損壞我們不進行保修，但可以收取成本費進行維修。保修范圍內郵費由我司承擔，保修范圍外及海外用戶郵費由用戶承擔。
4、顧客拿到產品，必須詳細閱讀并按照說明書操作，并在30天內將所有功能測試一遍，逾期發現的問題不在退換之列。
注：
（1）所有1000元以下產品由于利潤單薄，自付運費！
外地客戶自付運費20元，本地客戶柜臺自取。
（2）我們的全部網站報價或者QQ
email報價，都是不含票的報價。
本公司可以開普通發票，但是如果開發票，一律多加
6％ 的稅錢。匯款時，請務必注意。 |
