每個例程都有非常詳細的說明，而不是簡單的DEMO,幫助你盡快扎扎實實掌握DSP的開發。

操作系統支持：Windows 2000（SP2） 或Windows XP
調試軟件支持：CCS2.20.18 或以上版本
電路板尺寸：166mm X 123mm ，采用6層板工藝，全部布線通過信號完整性分析，運行穩定可靠。
工作方式： 獨立工作模式。
電源輸入：+12V輸入
視頻輸入：兩路復合視頻，最大輸入范圍0-1Vpp。 NTSC ：720*525@30 幀/秒； PAL：720*625 @25幀/秒。
視頻輸出：一路復合視頻輸出，或S端子輸出。最大輸出范圍：
CVBS：0-1.23Vpp，Y ：0-1Vpp，C ：0-0.89Vpp 。
音頻輸入：雙聲道立體聲輸入或單一麥克風輸入，8KHz-96KHz@16/20/24采樣。
音頻輸出：立體聲輸出，8KHz-96KHz@16/20/24采樣。
板上DSP芯片：TMS320DM642AZDK600，BGA548封裝 ，功耗更低
DSP 工作電壓： I/O 電壓3.3V，核電壓1.4V
DSP 內部工作時鐘： 600MHz（1.67ns）
DSP 計算能力： 4.8 億條指令每秒
DSP 外部總線時鐘： 100 MHz
SDRAM ：4M×64bits ，64位總線寬度。
FLASH ：一片Nand FLASH 4M×8bits ；
DSP 引導方式：FLASH 引導。
實時時鐘：提供用戶實時時鐘。
1個EEPROM
提供外部接口：
2 個UART， 1個RS232 電平驅動；1個RS485電平驅動
一個10/100 Mb/s以太網接口。
4個光耦隔離輸入（可以承受12-36V電壓輸入），2個光耦隔離輸出（可以驅動9V小型繼電器）
1個用戶數據接口
5個用戶指示LED
40針DM642 HPI接口，便于與其它板卡（如ARM板）連接。
上述40針接口組成子板接口，可以方便的在此EVM板上插接一塊子板。
JTAG 接口，符合IEEE 1149. 標準，用于DM642調試。
功率消耗：不大于5W。
工作溫度：0-70度。
實驗目錄
實驗一 SDRAM操作實驗
實驗二 GPIO操作實驗
實驗三 TIMER定時器實驗
實驗四 視頻通道1采集實驗
實驗五 視頻通道2采集實驗
實驗六 視頻通道1采集實驗
實驗七 視頻通道2采集實驗
實驗八 音頻采集實驗
實驗九 擴展I/O輸出控制實驗
實驗十 擴展I/O輸入控制實驗
實驗十一 RS232收發實驗
實驗十二 視頻JPEG編解碼實驗
實驗十四 視頻MPEG2編解碼實驗
實驗十五 視頻H.263編解碼實驗
實驗十六 視頻JPEG編解碼網絡傳輸實驗
實驗十七 圖象反色實驗
實驗十八 圖象的灰度顯示實驗
實驗十九 圖象的閥值分割實驗
實驗二十 灰度圖的線形變換實驗
實驗二十一 灰度窗口實驗
實驗二十二 灰度拉升實驗
實驗二十三 直方圖實驗
實驗二十四 灰度均衡實驗
實驗二十五 圖象平移實驗
實驗二十六 圖象的垂直鏡象變換實驗
實驗二十七 圖象的水平鏡象變化實驗
實驗二十八 圖象縮放實驗
實驗二十九 圖象旋轉實驗
實驗三十 圖象平滑實驗
實驗三十一 圖象中值濾波實驗
實驗三十二 圖象銳化實驗
實驗三十三 圖象邊緣檢測實驗
實驗三十四 Flash操作及bootload實驗

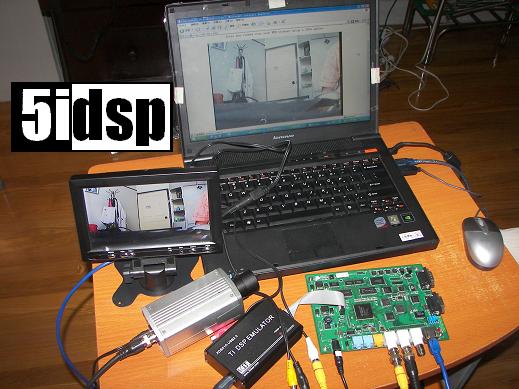

DM642開發板+仿真器特寫

  網絡測試效果
