系統簡介

　簡介：SHH4 CORE AVR實驗儀標準版是深圳市學林電子有限公司開發的具有業內領先水平的綜合AVR
單片機開發平臺，集成單片機外圍硬件、STK500  ISP下載線、AVR JTAG仿真器功能于一身。開發板直接
支持M16,M32,M8535,M8515,M8,M48,M88,M168,M64,M128,全系列AVR MEAG單片機的實驗，下載和仿真。
    分別采用四種核心編寫的超過100個詳細注釋的c語言例子程序和20萬字的圖文并茂迄今最詳盡的AVR
操作使用手冊，可以讓您在最短的時間內，全面掌握AVR單片機編程技術。
   相比其他家公司所采用的學習板方案，XL2200同時擁有4塊開發板的全部功能，集成jtag/isp 無需
另外購置編程器、仿真器。同時，全開放的端口系統，可以非常方便的組成您的科研樣機，他也是目前
迄今國內最為完善的AVR單片機開發板。無論技術，性能，工藝，品質均在同行業中處于領先地位。

XL2200系統的特點之一 --------行業領先的制造工藝與完善功能

    領先的工藝品質： 采用透明雅克力面板， 鎂鋁合金外箱，外部更采用全彩盒包裝以及雙k紙郵寄
包裝。 黑色雙面PCB，全SMT工藝 ，生產商由西陵電子代工全貼片機器生產， 工藝更勝一籌。
pcb面積170*270mm 和臺式電腦主板相當，包裝重量超過3kg.

SMT 生產線

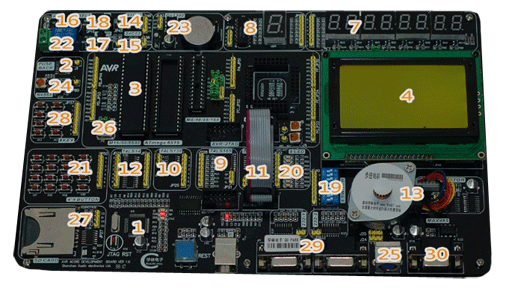

硬件由以下30個模塊組成，超過常見開發板功能3倍以上。

    整機集成了所有單片機應用中可能遇到的功能模塊部份， 設計上也充分考慮大學教材的編排，你
再也不必要去找其他零件，即可輕松完成您所需要的開發學習教學任務。

用料上不惜成本， 價格超過百元 的12864液晶率先成為系統的標準配置。 同時集成了高精度步進電機，
紅外遙控，溫度控制等實用模塊。

    所有硬件資源對用戶開放，搭配隨心所欲，不會出現硬件束縛軟件的情況。

 XL2200對所有的io口全部是懸空的，任由用戶支配的：例如你寫一個跑馬燈程序，可以把他寫在pa口，
也可以寫在pb口。沒有限定，只要把系統的連接線改一下即可�？梢院芊奖愕慕M成您的科研樣機 。
而市面上的其他開發板，它的硬件已經按照開發者的意圖連接好了,只能按照設計者的意圖進行試驗。

XL2200系統的特點之二 -------- 全面 支持ATMEGA芯片

AVR開發者一般是已經具有一定的基礎的技術人員，已跨過了表面的學習階段，這時全面了解各型號的
芯片開拓視野并盡快進入實戰狀態非常重要 ，xl2200也是目前支持芯片最全的AVR開發板，用一塊
開發板的價錢，實現了多片開發板的功能,不僅可應用于學習，更可應用于工廠開發實戰。

XL2200支持芯片列表：
開發板直接支持：M16,M32,M8535,M8515,M8,M48,M88,M168,M64,M128(以上芯片可直接在板上下載實驗，
其中有JTAG接口的可直接在板上仿真)
ISP(STK500) 下載：
AT Tiny 系列：
ATtiny12、ATtiny13、ATtiny15、ATtiny22、ATtiny24、ATtiny26、ATtiny2313
AT90 系列：
AT90S1200、AT90S2313、AT90S/LS2323、AT90S/LS2343、AT90S/LS2333、AT90S4414、
AT90S/LS4433、AT90S/LS4434、AT90S8515、AT90S/LS8535
AT Mega系列：
ATmega8、ATmega16、ATmega32、ATmega48、ATmega64、ATmega88、ATmega103、
ATmega128、ATmega161、ATmega162、ATmega163、ATmega165、ATmega169、ATmega323、
ATmega325 、 ATmega329 、 ATmega644 、 ATmega645 、 ATmega649 、 ATmega2560 、
ATmega2561、ATmega3250、ATmega3290、ATmega6450、ATmega6490、ATmega8515、
ATmega8535、AT90CAN128、AT90PWM2、AT90PWM3
其他：
AT86RF401、AT89S51、AT89S52
JTAG仿真（具有JTAG 接口）：
AT90CAN128、ATmega128、 ATmega128L、 ATmega16、 ATmega162、 ATmega162V、
ATmega165、ATmega165V、 ATmega169、 ATmega169V、 ATmega16L、 ATmega32、
ATmega323、 ATmega323L、ATmega32L、ATmega64、 ATmega64L
　

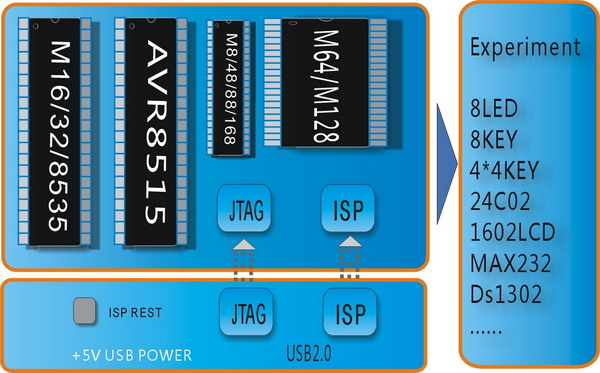

原理示意圖：

　  隨著國內單片機學習市場火爆，各類型的單片機網站和開發板也層出不窮，但實際上絕大部分都是個人
在業余條件下手工制作的，技術落后，價格便宜的開發板 ，他們的共同特點是：
1 采用大量的業余零件，比如使用電視機的遙控器，風扇上的步進電機。
2 使用手工焊接，而非波峰焊接，甚至沒有洗板。
3 沒有定制的包裝盒采用馬糞紙包裝。
4 使用手冊簡略（我見過一個仿真器的使用手冊只有300字，1張復印的a4紙，猶如天書。）
5 不能提供發票和營業執照。
6 只采用網上店鋪銷售，沒有實體店面和代理商，售后無保障。
7 配套光盤一堆雜亂的pdf,rar,和網上下載的代碼，自己去翻咸菜干：）
因此，您在選購開發板的 時候必須注意以上問題， 以免買到山寨貨后悔莫及。

SHHAVR 4核心開發板和市面常見的AVR開發板以及iphone手機的尺寸對比，尺寸足足超過4倍有余。
