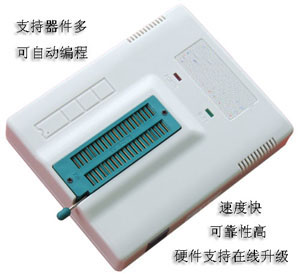

PIC280編程器是一種可靠性高，速度快，具有高性能價格比的PIC專業開發生產燒寫器,軟件
采用較新的PIC燒寫算法,保證了燒寫的高速度,高穩定,同時能第一時間支持PIC最新推出的器件,升級
方便,使用可靠.PIC280支持幾百種PIC芯片的燒寫、讀出、加密等功能，同時具備串口和USB兩
種通信方式，可以直接用USB供電而無需外接電源，真正一線連機，隨身攜帶方便，另外超快的燒寫
速度以及自動編程的功能是我們選擇它的又一理由,PIC280在擦除時能自動保護芯片內部時鐘校
準值不會被擦除(這是較多通用編程器沒有的功能),PIC280采用邊編程邊校驗的方式,這為提高燒
寫OTP芯片的穩定性又提供了一層保障.
PIC280編程器/燒寫器的適用范圍:PIC單片機的學習,產品開發,產品調試,PIC單片機的批量
生產燒寫.
編程器硬件特點
■ 外型尺寸：120＊95＊26mm； 凈重： 160g
■ 待機電流：＜40 mA；工作電流：80－180mA
■ 支持器件全,支持的器件包括幾乎PIC全系列如PIC10XXX/12XXX/16CXXX/16FXX/18XXX,還支持24XXX與
93CXX的串行EEPROM.
■ 硬件采用大功率電子開關全開放式設計,燒寫更可靠,燒寫深度更深,升級增加器件更方便.
■ 所有芯片的插放全采用鎖緊座1腳對齊的方式,使用更方便,量產速度更快.
■ 編程器采用40針原裝進口3M鍍金插座,可直接對8腳到40腳的DIP器件進行編程。
■ 通過貼片適配器或ICSP，可支持貼片器件或引腳數大于40PIN的器件。
■ 具有USB和串口兩種通信方式,方便沒有串口的筆記本電腦使用,USB與串口的切換全電子開關自動切換,
不需要手動跳線.
■ 對于10FXX系列/16F57/16F59的直插器件也可以直接在座上燒寫,不需要適配器(較多上仟元的編程
器燒它們都要加適配器的).
■ 器件算法完全由軟件實現，硬件具有在線升級功能，有效保護用戶投資利益。
■ 有完善的過流保護電路，不會因芯片短路而損壞編程器。
■ 連接USB口通訊時，可不用外接電源。
■ 內置高速單片機，自動校驗數據，確保系統可靠性。
■ 高速編程，燒錄PIC16F72，擦除+查空+編程+驗證，僅3秒。
■ 采用表面貼片工藝生產，可靠性高，使用壽命長；
■ 編程器體積小巧，適合外出攜帶;
■ 通過內置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口)，可以直接支持ICSP（在線路板編程）
而無需任何附加裝置，用戶可以等電路板焊好后，最后再寫入程序，對于FLASH單片機，更是可以完
成在線升級功能。
編程器軟件特點
■ 全中文界面,中文在線幫助系統，方便用戶使用。(連配置位的設置也全部做成了中文的,有利于初學
者使用)
■ 同時我們還提供了英文版的燒寫軟件，為海外客戶的使用提供了方便。
■ 具有設定芯片接觸可靠后自動編程功能，便于批量生產。(只需把芯片放入而無需按任何安按鍵即可
完成芯片的燒寫）.
■ 具有編程計數功能,可預設燒寫數量，并對燒寫數量計數.
■ 系列號自動增加功能,可設置自增區域/自增進制/自增起始地址/結束地址/自增步長,可設置自增時忽
略高字節.
■ 自動識別文件中的配置字及內部EEPROM數據。
■ 全面的信息提示，燒寫的過程同時有聲音提示,讓用戶清楚了解工作狀態 .
■ 具有自動檢測編程器硬件功能,軟件啟動時自動檢測及設置編程器硬件,無須手動設置及可使用.
■ 設有燒寫數據監測。通過計算校驗和，能夠立即發現燒寫數據是否被改變.校驗和公式遵從Microchip
定義.
■ 可以方便地讀出芯片程序區的內容.
■ 兼容Windows98和Windows2000/NT,Windows XP,Windows
2003等操作系統.
■ 程序支持*.HEX或*.BIN文件的載入,可支持*.BIN文件保存為*.HEX格式.
| 芯片 |
燒一片需時 |
芯片 |
燒一片需時 |
| PIC16F72 |
3S |
PIC16F628A |
8S |
| PIC12F629 |
4S |
PIC16F716 |
7S |
| PIC16F630 |
5S |
PIC16F84A |
8S |
| PIC16F54 |
2S |
PIC18F877A |
12S |
| PIC16C57C |
5S |
PIC16C54C |
3S |
以上為芯片程序幾乎=滿容量時的擦除+查空+編程+校驗所有步驟的實測時間,實際使用時根據程序大小會有不同 |
| 10系列: |
| PIC10F200 |
PIC10F202 |
PIC10F204 |
PIC10F206 |
PIC10F220 |
PIC10F222 |
| 12C系列: |
| PIC12C508 |
PIC12C508A |
PIC12C509 |
PIC12C509A |
PIC12C671 |
PIC12C672 |
| PIC12CE518 |
PIC12CE519 |
PIC12CE673 |
PIC12CE674 |
|
|
| 12F系列: |
| PIC12F508 |
PIC12F509 |
PIC12F629 |
PIC12F635 |
PIC12F675 |
PIC12F683 |
| PIC12F615 |
PIC12HV615 |
|
|
|
|
| 16C系列: |
| CF745 |
CF775 |
CF7645 |
CF7665 |
CF7685 |
PIC16C52 |
| PIC16C54 |
PIC16C54A |
PIC16LV54A |
PIC16CR54A |
PIC16C54B |
PIC16CR54B |
| PIC16C54C |
PIC16CR54C |
PIC16C55 |
PIC16C55A |
PIC16C56 |
PIC16C56A |
| PIC16CR56A |
PIC16C57 |
PIC16C57C |
PIC16CR57B |
PIC16CR57C |
PIC16C58A |
| PIC16LV58A |
PIC16C58B |
PIC16CR58A |
PIC16CR58B |
PIC16C505 |
PIC16C554 |
| PIC16C558 |
PIC16C61 |
PIC16C62 |
PIC16C62A |
PIC16C62B |
PIC16C63 |
| PIC16C63A |
PIC16C64 |
PIC16C64A |
PIC16C65 |
PIC16C65A |
PIC16C65B |
| PIC16C66 |
PIC16C66A |
PIC16C67 |
PIC16C620 |
PIC16C620A |
PIC16C621 |
| PIC16C621A |
PIC16C622 |
PIC16C622A |
PIC16C71 |
PIC16C71A |
PIC16C72 |
| PIC16C72A |
PIC16C73 |
PIC16C73A |
PIC16C73B |
PIC16C74 |
PIC16C74A |
| PIC16C74B |
PIC16C76 |
PIC16C77 |
PIC16C710 |
PIC16C711 |
PIC16C712 |
| PIC16C716 |
PIC16C745 |
PIC16C765 |
PIC16C773 |
PIC16C774 |
PIC16C83 |
| PIC16C84 |
|
|
|
|
|
| 16F系列: |
| PIC16F505 |
PIC16F506 |
PIC16F54 |
PIC16F57 |
PIC16F59 |
PIC16F627 |
| PIC16F616 |
PIC16HV616 |
PIC16LF627A |
PIC16F627A |
PIC16F628 |
PIC16LF628A |
| PIC16F628A |
PIC16F630 |
PIC16F636 |
PIC16F639 |
PIC16F648A |
PIC16F676 |
| PIC16F683 |
PIC16F684 |
PIC16F685 |
PIC16F687 |
PIC16F688 |
PIC16F689 |
| PIC16F690 |
PIC16F716 |
PIC16F72 |
PIC16F73 |
PIC16F74 |
PIC16F76 |
| PIC16F77 |
PIC16F737 |
PIC16F747 |
PIC16F767 |
PIC16F777 |
PIC16F785 |
| PIC16F83 |
PIC16F84 |
PIC16F84A |
PIC16F87 |
PIC16F88 |
PIC16F818 |
| PIC16F819 |
PIC16F870 |
PIC16F871 |
PIC16F872 |
PIC16F873 |
PIC16F873A |
| PIC16F874 |
PIC16F874A |
PIC16F876 |
PIC16F876A |
PIC16F877 |
PIC16F877A |
| PIC16F913 |
PIC16F914 |
PIC16F916 |
PIC16F917 |
|
|
| 18系列: |
| PIC18F242 |
PIC18F248 |
PIC18F252 |
PIC18F258 |
PIC18F442 |
PIC18F448 |
| PIC18F452 |
PIC18F458 |
PIC18F1220 |
PIC18F1320 |
PIC18F2220 |
PIC18F2221 |
| PIC18F2320 |
PIC18F2321 |
PIC18F2331 |
PIC18F2410 |
PIC18F2420 |
PIC18F2431 |
| PIC18F2450 |
PIC18F2455 |
PIC18F2480 |
PIC18F2510 |
PIC18F2515 |
PIC18F2520 |
| PIC18F2525 |
PIC18F2550 |
PIC18F2580 |
PIC18F2585 |
PIC18F2610 |
PIC18F2620 |
| PIC18F2680 |
PIC18F4220 |
PIC18F4221 |
PIC18F4320 |
PIC18F4321 |
PIC18F4331 |
| PIC18F4410 |
PIC18F4420 |
PIC18F4431 |
PIC18F4450 |
PIC18F4455 |
PIC18F4480 |
| PIC18F4510 |
PIC18F4515 |
PIC18F4520 |
PIC18F4525 |
PIC18F4550 |
PIC18F4580 |
| PIC18F4585 |
PIC18F4610 |
PIC18F4620 |
PIC18F4680 |
PIC18F6520 |
PIC18F6525 |
| PIC18F6585 |
PIC18F6620 |
PIC18F6621 |
PIC18F6680 |
PIC18F6720 |
PIC18F8520 |
| PIC18F8525 |
PIC18F8585 |
PIC18F8620 |
PIC18F8621 |
PIC18F8680 |
PIC18F8720 |
| ATMEL 串行EEPROM系列 |
| 24C01 |
24C01A |
24C01B |
24C02 |
24C02A |
24C02B |
| 24C02C |
24C04 |
24C04A |
24C04B |
24C08 |
24C08B |
| 24C16 |
24C16B |
24C32 |
24C32A |
24C64 |
24C128 |
| 24C256 |
24C512 |
93C46 |
93C56 |
93C66 |
93C76 |
| 93C86 |
|
|
|
|
|
| MICROCHIP串行EEPROM |
| 24C01A |
24LC01 |
24C02A |
24LC02 |
24C04A |
24LC04 |
| 24C16 |
24LC16 |
24C32 |
24C64 |
24C128 |
24C256 |
| 24C512 |
93LC46A |
93LC46B |
93LC56A |
93LC56B |
93LC66A |
| 93LC66B |
93LC76 |
93LC76A |
93LC76B |
93LC86 |
|
|
|
