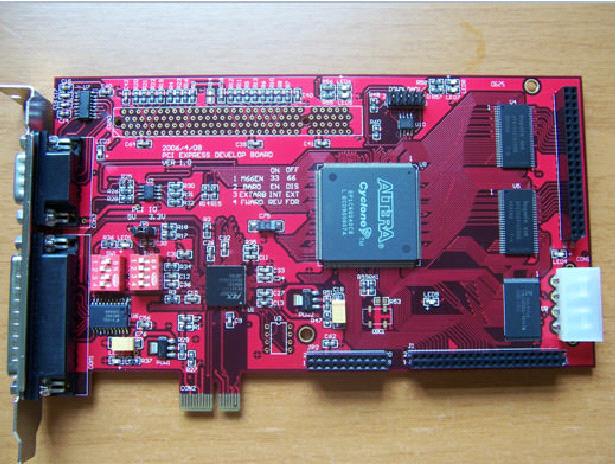

該開發實驗板采用PCI-E x1接口，為方便用戶進行自主開發，提供了80個可用的FPGA IO輸入輸出，用戶可以自行設計應用接插板，如外部A/D數據采集，圖象數據處理等系統應用，而不需要對PCI-E接口有過多的了解。 PCI-E接口芯片采用了PLX公司的PLX8111BB66BC，完全支持PCI-E 1.0A協議，外部接口最高支持66M的工作頻率，32位總線的寬度，支持最大266M字節/秒的突發峰值傳送速度。
核心FPGA芯片采用ALTERA公司的新型CYCLONE FPGA系列，EP1C12Q240C8,容量分別為12000個邏輯宏單元，等效于標準30萬邏輯門電路，速度為-8，編譯后系統速度可以達到100MHz，可以支持ALTERA 公司的SOPC內核NIOS2系統的開發，NIOS2開發環境編譯后的可執行文件可以通過PCI接口下載到開發板上的FLASH中去；
性能參數：
FPGA的外部總線接口支持8、16、32，64位數據總線，可以直接和CPU、SDRAM、FIFO、SRAM、外部接口芯片等設備直接相連。
以下是FPGA開發板內部IP核接口:
PCI總線2.3標準，32位總線,完全VHDL源代碼設計提供;
支持PCI 66M總線工作頻率標準；
支持PCI總線配置讀、配置寫；
支持PCI總線IO讀、IO寫；
支持PCI總線BUS MASTER 讀、BUS
MASTER 寫；
支持內部DMA中斷和外部總線輸入中斷產生；
支持一個PCI IO空間，大小為256字節；
支持一個PCI內存空間，大小為4M字節；
支持PCI突發訪問方式，突發長度為8至128個雙字長度；
用戶可自己定義設備ID和制造商ID；
1個FPGA內部16C450串口，完全VHDL內核提供；
1組4MX32位SDRAM，容量最高支持到64MX32位的SDRAM接口，完全VHDL內核SDRAM接口源代碼提供；
1組16位FLASH(29LV800BB),1M字節,可以擴充至32位,最高16M字節FLASH,完全VHDL源代碼設計提供;
4通道開關量輸出,集電極開路輸出,500ma驅動電流,可擴展至64路開關量輸出;
4通道開關量輸入,可擴展至64路輸入;
4個LED狀態指示燈輸出，提供調試和測試使用，完全VHDL內核源代碼提供；
外擴標準32位數據總線,提供dma數據傳送能力;
通過2.54MM 100針接插件，提供80個GPIO輸入輸出，用戶可以自行設計各種A/D板等插在開發平臺上，外部總線接口的工作頻率可以達到66MHz；
以上功能均提供PCI接口進行訪問和操作，提供WINDOWS2000/XP的WDM驅動程序和測試程序的源代碼。測試程序可以測試開發平臺的SDRAM和FLASH等接口的功能和性能。
S2300開發平臺套件包含：
S2300 PCI-E x1 開發平臺硬件電路板一張；
ALTERA
BYTEBLASTER2下載線一根；
ALTERA QUARTUS2
4.1開發平臺安裝光盤；
WIN2K/XP DDK和DRIVERWORKS驅動程序開發工具光盤；
FPGA內部完全源代碼設計和使用手冊及說明；
驅動程序完全源代碼設計和使用手冊及說明；
PCI-E電路設計說明文檔資料；
S2300電路原理圖及PCB庫設計；
應用范圍:
工業數據采集,a/d,d/a數據變換,數據處理;
多路232/485擴展,無需外部16c550,1C6最大可提供12個串口,
內部16c550的fifo可達1k字節;
多路開關量輸入/輸出擴展,可擴展至64路;
pci數據緩沖,數據加密;
工業控制;
以及其它用戶定制設計；
