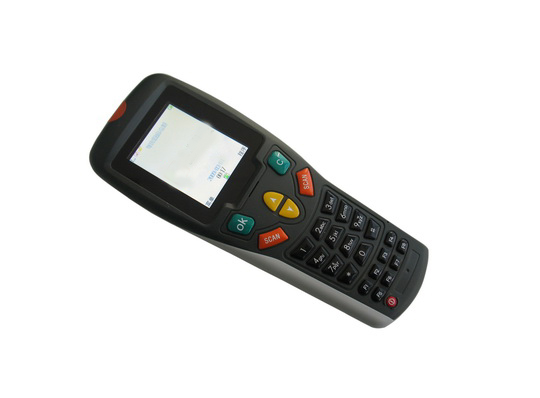

手持POS機曙海

手持POS機特性說明：

硬件特性

　微處理器

ARM7 32位RISC，104MHz

存儲器

RAM 64Mb，nor Flash 128Mb，Nand Flash 128MB（可識別為U盤）

TF插槽

最大支持4GB TF卡（可識別為U盤）

顯示屏

2.4寸 QVGA (240*320像素) 64K色TFT-LCD，LED 背光

鍵盤

26+1字母數字背光鍵盤柔軟按鍵，其中8個功能鍵可自定義

音頻支持

立體聲雙喇叭，86dB揚聲控制

視頻支持

30萬像素攝像頭

標準通信

USB口，RS232接口

無線通信

GSM/GPRS通信支持(900/1800MHz) ，支持手機通話功能

藍牙支持

WIFI支持（可選配）

Zigbee模塊（可選配）

RFID射頻卡

完全兼容ISO15693,ISO14433-A/B標準，頻率13.56MHz （可選配）

支持ID卡，頻率125kHz（可選配）

掃描系統

一維激光掃描引擎（可選配）

二維激光掃描引擎（可選配）

GPS模塊

GPS模塊（可選配）

PSAM加密

2個PSAM加密接口（可擴充到4個）

外部擴展

58* 56mm 擴展區域

軟件特性

操作系統

Nucleus，一種老牌實時操作系統，實時性好，多用于軍用設備

圖形系統

在Nucleus基礎上抽象了WIN32形式的GUI

開發平臺

支持JAVA開發（J2ME），支持C語言開發（ADS）

測試代碼

Camera測試程序，ADC測試程序，并口測試程序，GPIO測試程序，短信發送接收測試程序，RFID演示程序，條碼掃描演示程序等

物理特性

　尺寸

180 x 68 x 33 mm

　重量

200g （帶標準電池）

環境特性

工作溫度

工作溫度 -10℃ - + 60℃ ，儲存溫度 -20℃ - + 70℃

相對濕度

5%-95%（無凝露）

　防水防塵等級

限制灰塵入侵，能承受低壓水噴濺

電源特性

　標準電池

3.7V 2000mAh鋰離子電池

　待機電流

2mA

相關配件

USB數據線

MiniUSB

USB轉串口線

TTL串口轉USB線

充電器

DC 5V輸出

應用領域

•一卡通手持收費終端

•出租車通訊，收費終端

•公交車、長途客車乘務員售檢票手持終端

•地鐵AFC檢票機輔助檢票、驗票手持終端

•報攤手持收費終端

•超市、聯鎖店在線、離線手持收費終端

•物流數據采集、圖像處理

•高速公路輔助檢票手持終端

成功案例：

1、世博會門票檢票系統

P1220手持便攜式RFID讀卡器被成功應用于2010年上海世博會門票檢測，并被CCTV《新聞聯播》報道。CCTV新聞相關連接:

http://news.2010expotv.com/20100529/101968.shtml（視頻58秒位置）

2、城市一卡通

北京一卡通，海南一卡通，鄭州一卡通，淄博一卡通。。。

3、自行車租賃管理系統

煙臺自行車租賃管理系統，九寨溝自行車租賃管理系統。。。

4、快遞物流管理系統

中通快遞，匯通快遞，尚一快遞。。。

5、巡檢系統

消防巡檢系統，蘭州電站智能五防系統

Feature：

Hardware characteristics

　CPU

ARM7 32bit RISC，104MHz

Memory

RAM 64Mb，Nor Flash 128Mb，Nand Flash 128MB

TF

Most 4GB TFCard

LCD

2.4“ QVGA (240*320) 64K color TFT-LCD

Key

26+1 keys，8 fuction keys are user defined

Audio

2 stereo speaker，86dB

Video

0.3 Mega pixel Camera

Communication

Mini USB ，RS232

Wireless

GSM/GPRS (900/1800MHz)

Bluetooth

WIFI（Optional）

Zigbee（Optional）

RFID

Surport ISO15693,ISO14433-A/B，13.56MHz RFID（Optional）

Surport IDcard，125kHz（Optional）

Bar code

1D laser barcode scanning, support Code 39, postal code, Code 128, Matrix 2 of 5, EAN13, EAN8 code system, etc.（Optional）

2D barcode scanning,support PDF417, MPDF417, Maxicode, Datamatrix, QRcode, Code49 code system, etc（Optional）

GPS

GPS（Optional）

PSAM

2 PSAM

Extend

58* 56mm extend area

Software characteristics

OS

Nucleus，a realtime os

GUI

WIN32 format GUI on Nucleus

Language

JAVA（J2ME），C（ADS）

Example

Camera，ADC，parallel ，GPIO，SMS，RFID，Bar code

Physical characteristics

　Dimensions

180 x 68 x 33 mm

　Weight

200g （With battery）

Environmental characteristics

Temperature

Working : -10℃ - + 60℃ ，Storage: -20℃ - + 70℃

Humidity

5%-95% RH（No condensing）

Power characteristics

　 Battery

3.7V 2000mAh Rechargeable Lithium

　Standby Current

2mA

Parts list

USB

MiniUSB cable

USB to TTL

USB to TTL cable

Power

DC 5V
